Untuk modem ADSL yang juga bisa berfungsi sebagai router, koneksi PPPoE dapat langsung kita konfigurasikan di modem. Dengan cara ini User name dan Password harus kita inputkan di dalam modem.
Biasanya konfigurasi ini digunakan untuk pelanggan yang ingin mensharing koneksi Speedy-nya ke beberapa komputer.

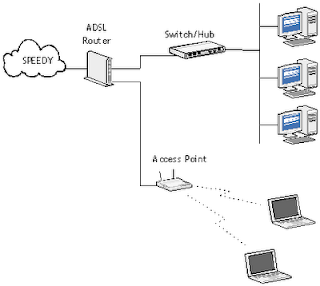

Berikut diagram koneksi sharing kebeberapa user.
Berikut langkah-langkah setting modem ADSL Router untuk sharing ke beberapa User. Modem ADSL Router yang digunakan adalah merek Vigor 2600.
1.Koneksikan modem ke PC menggunakan kabel UTP yang disediakan bersama-sama dengan modem.
2.Set IP dari komputer dengan menggunakan DHCP, untuk mendapatkan IP yang dialokasi oleh modem.
3. Setelah setting berhasil, check dengan menggunakan perintah ipconfig
4. Masuk ke menu konfigurasi modem menggunakan internet explorer dengan alamat http://192.168.1.1 Konfigurasi default, user name dan password dikosongkan.
5. Ikuti langkah-langkah berikut:
Tampilan awal menu konfigurasi :
Pilih menu PPPoE akan muncul window Router Web Configurator
Set parameter-parameter setting modem sbb :
VPI : 8
VCI : 81
Encapsulating Type : LLC/Snap
Protocol : PPPoE
Modukation : Multimode
Untuk ISP akses setup, masukkan User name dan password yang diberikan. Setelah selesai tekan button OK. Untuk melihat status koneksi, masuk ke menu System Management à Online Status dari menu awal .
Berikut tampilan jika koneksi PPPoE belum terbentuk. Klik Dial PPPoE
Jika koneksi PPPoE sudah terbentuk akan tampil seperti gambar berikut:
Dari gambar diatas dapat dilihat
- Alokasi IP address : 125.162.0.7
- Up Time : 0:00:09 -> waktu lamanya koneksi PPPoE yang terakhir kali Terbentuk
- Upstream : 736 kbps
- Downstream : 8064 kbps
- SNR Margin : 15
- Loop Att : 11.5
Selain itu, ADSL Router Vigor 2600 ini bisa melihat spectrum frekuensi ADSL.
Pilih menu System Management -> Diagnostic Tools -> ADSL Spectrum Analysis
